軽飛行機のエンジンについて

軽飛行機といっても、軽飛行機のエンジンについてきょうび実機とLSAに大別され。この記事ではLSAすなわち軽量スポーツ航空機のエンジンについてです。

LSAは、大体がライカミング系の「恐竜エンジン」か、ROTAXの「創作料理エンジン」に分かれます。

恐竜系は、第二次大戦のさらに前の30年代からのクラッシックな飛行機たちに装着されたエンジンを、ほとんどそのまま現在も継承しているもの。LSAが生まれる以前の実機はほぼすべてこれで、日本のエアロスバルもライカミングのエンジンを積んでいます。

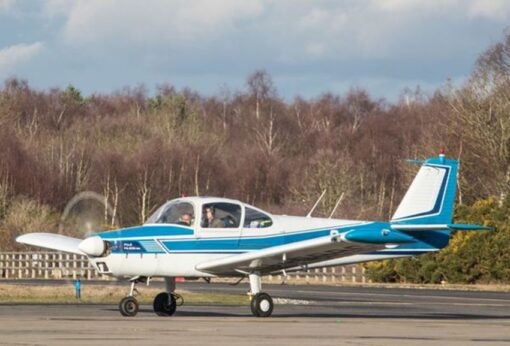

エアロスバルhttps://trafficnews.jp/post/121378

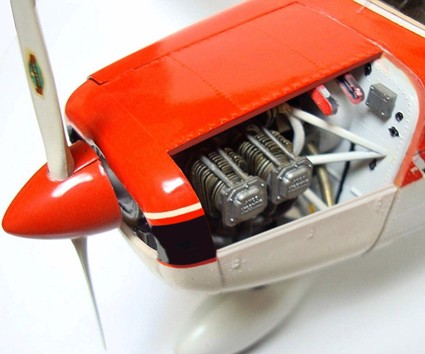

エンジンhttps://a15ff11300g.sakura.ne.jp/miniature%20car/nichimo%20fuji%20FA-200%20aerosubaru.html





航空業界というのは、最先端技術をふんだんに取り入れているようで、実はものすごく保守的でもあり。

その辺を飛行していて、あれエンジンの調子が？、というときに、車と違って路肩に駐車、なんてできない飛行機は、エンジンもともかく壊れないで回ってくれるということが最優先され。

それには、やっぱり実績のあるエンジンが。。。ということで、恐竜エンジンが今日も重宝されています。

いつぞや、ルマン24時間耐久レースでなかなか勝てない日本のメーカーチームが、血眼になってなんとかインジェクションとかかんとかシステムとか、イノベーションを盛り込んだエンジンを送り込み。でも結果は途中で故障してリタイヤとなってしまった。

ポルシェは全然リタイヤしないで最後まで逃げ切るよね？というわけで、こっそりというかポルシェのエンジンを購入してばらしたら「その古めかしさに驚いた」そうです。

要するに、なんとかインジェクションなどの、変な創作を入れないから、シンプルで壊れないエンジンになっていたのですね。。。。

飛行機、特にそれほど性能とか高いものは要求されない軽飛行機で昔ながらのコンチネンタルやライカミングが珍重されるのもこれでお分かりと思います。

一方、いつまでも古い技術のままだと、新たな時代の新たな要請にはなかなかこたえられなくなり。

ライカミングエンジンが生まれた1930年代後半では、「ハイウエイを走ることのできる高速車」としてVWかぶと虫がデビューしています。当時時速80キロというのは夢の超特急だったのですねー

ところが、2024年の今日では、速度制限が120キロ、実際はもっと速く走れるよ、という車がふつーになり。

速度を至上命題とする飛行機が、高速道路の上を飛んでいたら眼下で車がぶんぶん追い抜いていきました、というのでは困る。

というわけで、えいやーとイノベーションに舵を切ったのが「創作料理系」すなわちLSA軽飛行機です。

LSAの場合、エンジン以前に、30年代にはなかったコンポジット素材などで機体の軽量化を達成したりとか、エンジンについても高回転で滑らかに回し、減速機で適度に落としてプロペラにつないだり、半水冷式にして冷却効率を高めたりとか、エンジンの重量自体も「恐竜」に比べ減少となりました。

この結果、軽量のエンジンで軽量の機体を引っ張るので、馬力は少なくしても恐竜エンジンを積んだ実機とそん色ないか、上回る性能を持ったLSAがじゃんじゃん生まれています。

安全面はどうなの？ROTAXは、創作系ですがガソリンと潤滑油さえ切らさなければともかく回ってくれるという「百姓エンジン」で、恐竜もびっくりの耐久性を持っています。

では、なぜ恐竜系が駆逐されないのかというと、LSAは機体が軽すぎて安定性に欠け、特に着陸時にちょっと乱気流が吹くとめちゃくちゃ揺さぶられて着陸が困難であるという残念な特性があるので、ずっしりした古典的な実機(最近は「認証機」という呼び方もある)もまだまだ人気なのです。

ぼくは貧乏人で実機を維持する（要すれば税金を払う）お金がないのでLSAに乗っています。

そんなLSAのエンジンをちょっと覗いてみると。。。

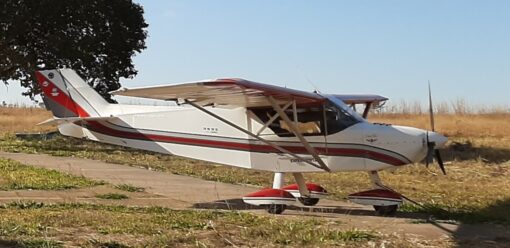

まず、こんな飛行機に乗っています。

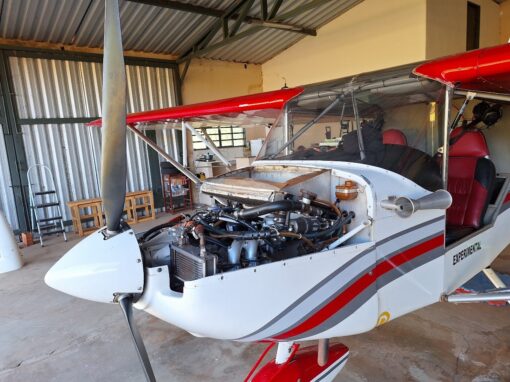

そのエンジンは、こんな感じ

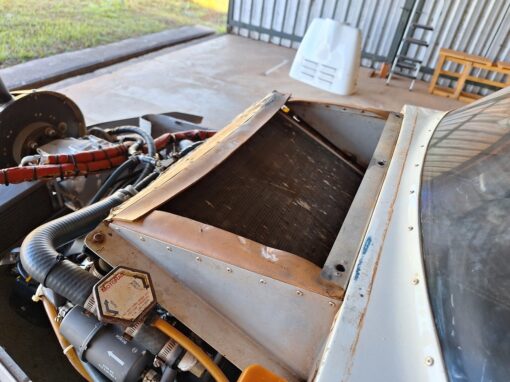

巨大なラジエーター。ぼくの飛行機はアンティークなのでこんなですが、きょうびのLSAはぐんと小さなラジエターになっています。

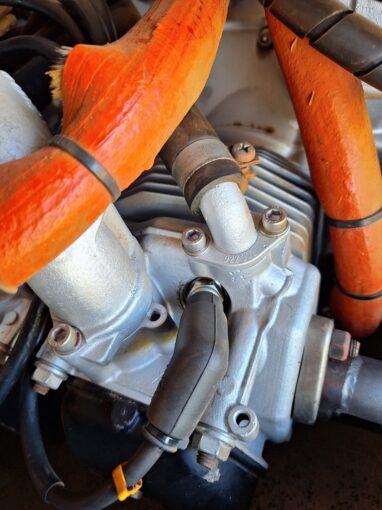

エンジンヘッド。プラグの上に、冷却水の取り入れ管がついているのがわかります。オレンジのは潤滑油の配管にまかれた遮熱シートです。

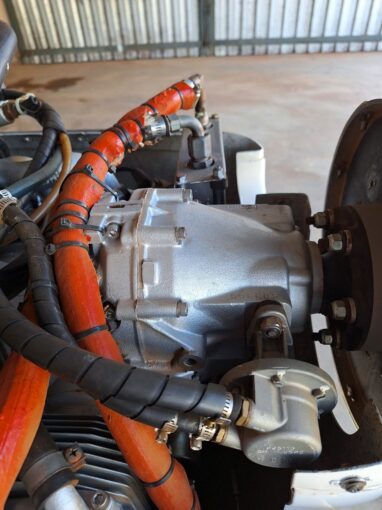

プロペラシャフトに接続した減速機。ライカミングとかは減速機なしで直接プロペラ軸に接続されています。

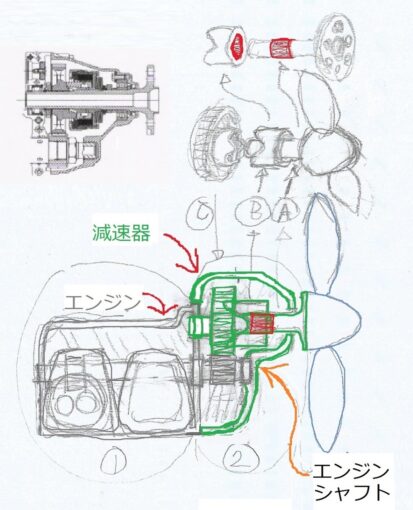

減速機と作動原理。赤い色の部品が摩耗してやばいことになった記事についてはこちら→プロペラシャフト

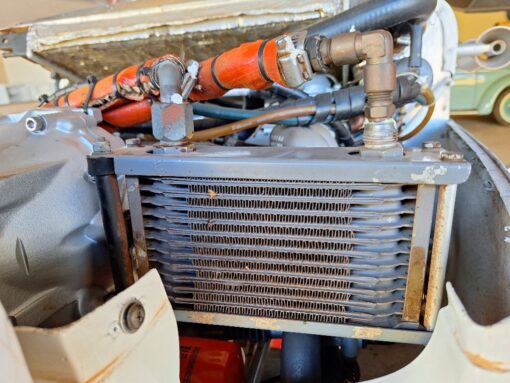

オイルクーラー。ここから先は恐竜系も創作系も似たような部品になります。

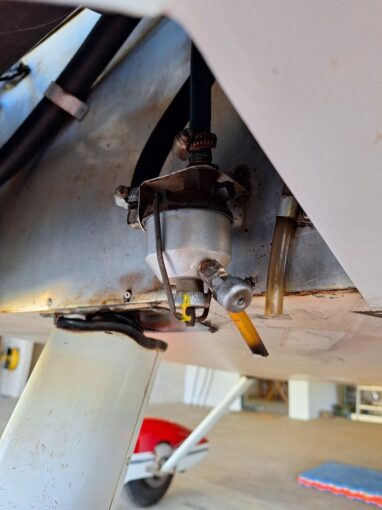

燃料系。まずはガスコレイターから

この部品は、飛行機の最も下になる部分に設置され、重力でガソリンと分離されて落ちてくる異物や水をキャッチし、排出弁で機外に放出するもの。排出弁すなわちドレン弁は、毎回飛行の前に開いて異物を吐き出させます。

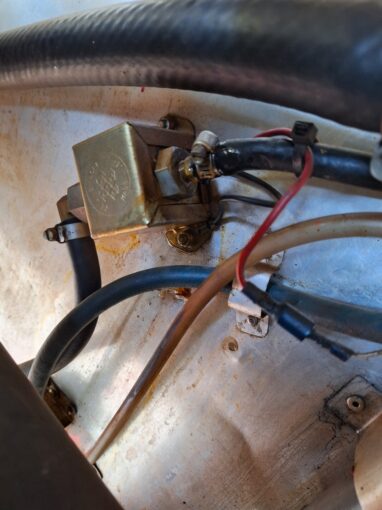

ガスコレイターを通過したガソリンは2つのガソリンポンプを経由してエンジンへ。写真の四角いのは電気ポンプであり、離陸上昇時の高負荷の場面でONにして、水平飛行に移ったらOFFにします。

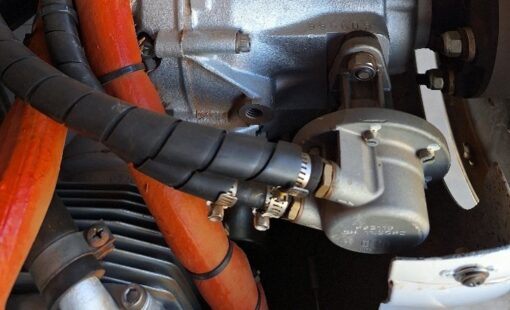

機械式ポンプはこちら。電気ポンプと違い、エンジンが回っている限り常に作動します。

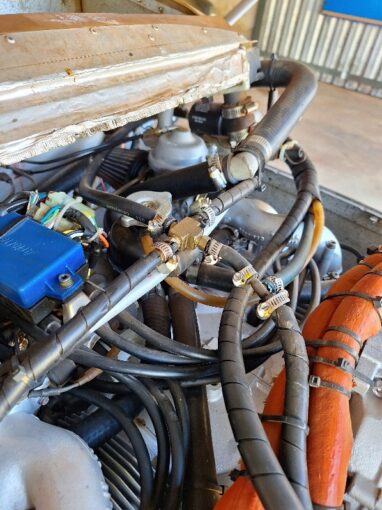

電気ポンプを経由して上がってきたガソリンはT字管で分岐されて、左右のキャブレターや燃圧センサー、余剰燃料のリターンの配管に向かいます。

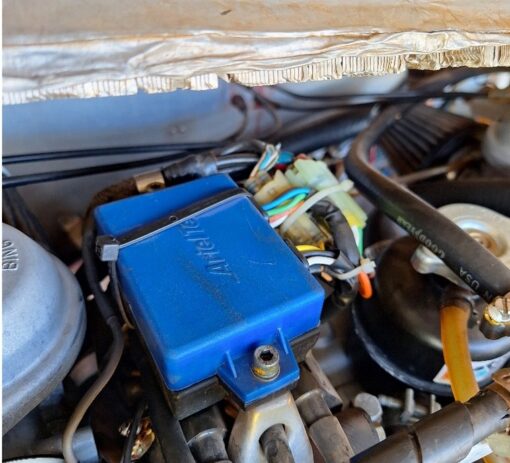

点火系のCDIモジュール。恐竜はもっと古典期なコイルかも？

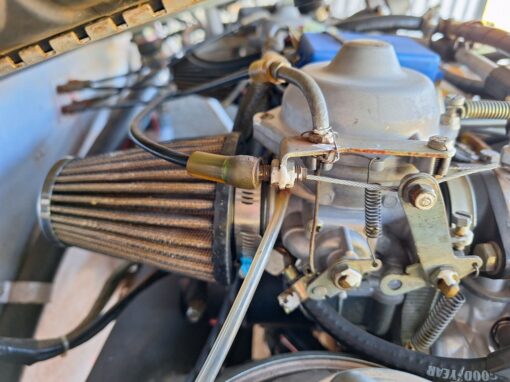

キャブレター。ROTAXはツインキャブです。恐竜はエンジン下部に一つ装着がスタンダード。

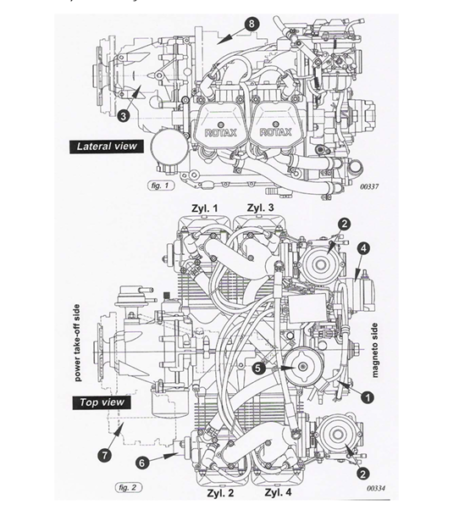

上の図の➁が左右のキャブレターです

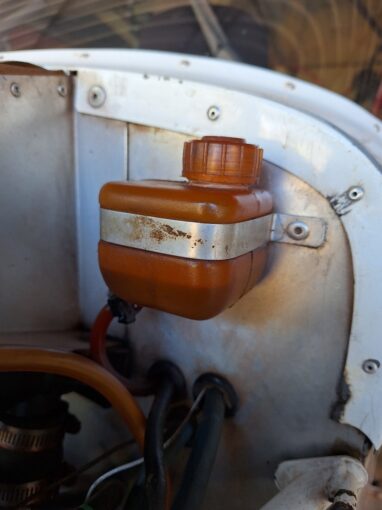

エンジンとは直接関係ないけれど、ブレーキフルードのタンク。実態は自動車用のパワステオイルを流用しています。ブレーキシューの摩耗とともに液面低下しており、継ぎ足しが必要です。

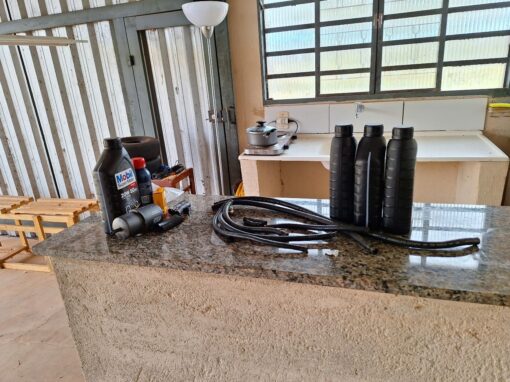

軽飛行機購入後数年（実は7年）、ガソリンの配管を交換しました
